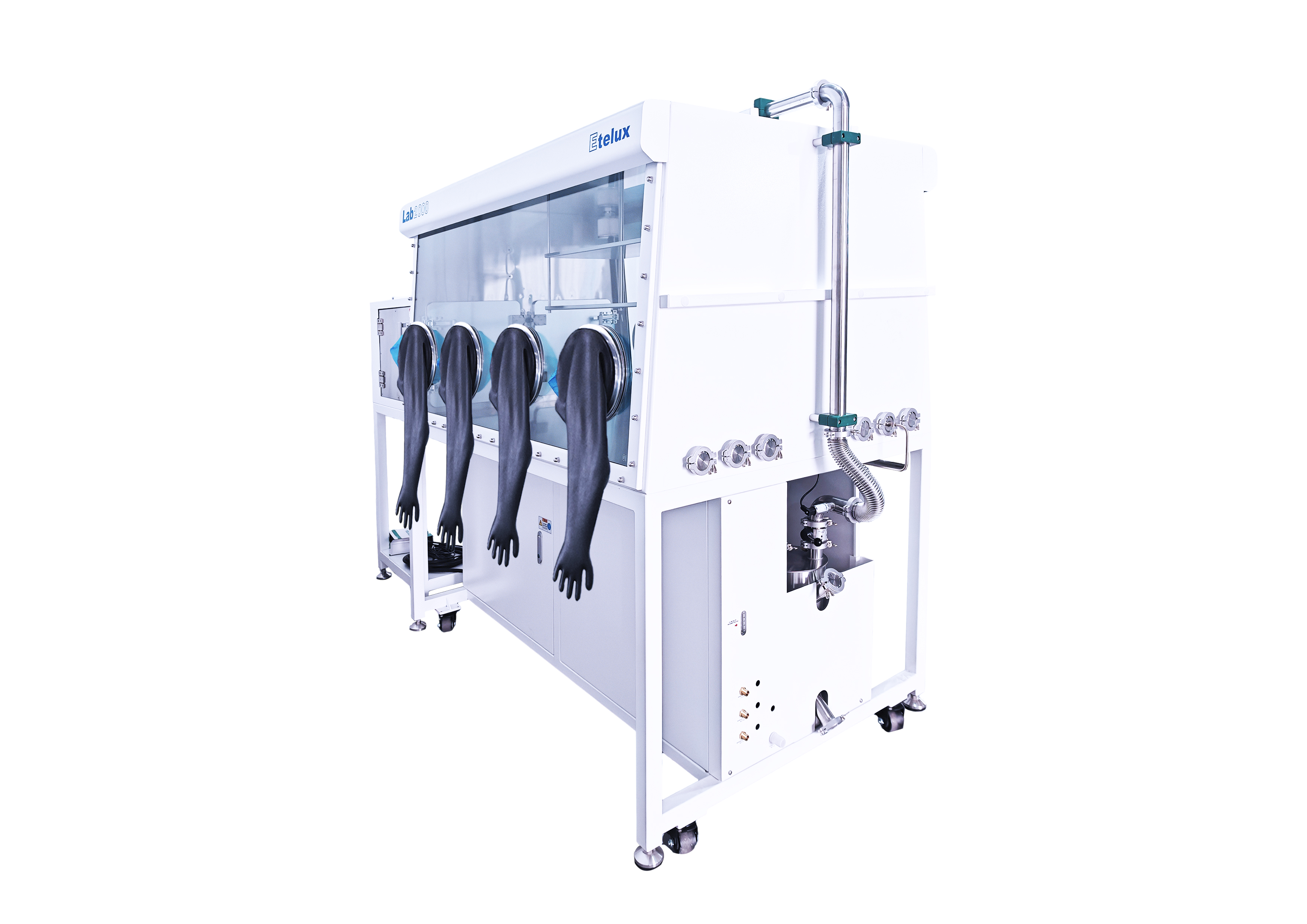

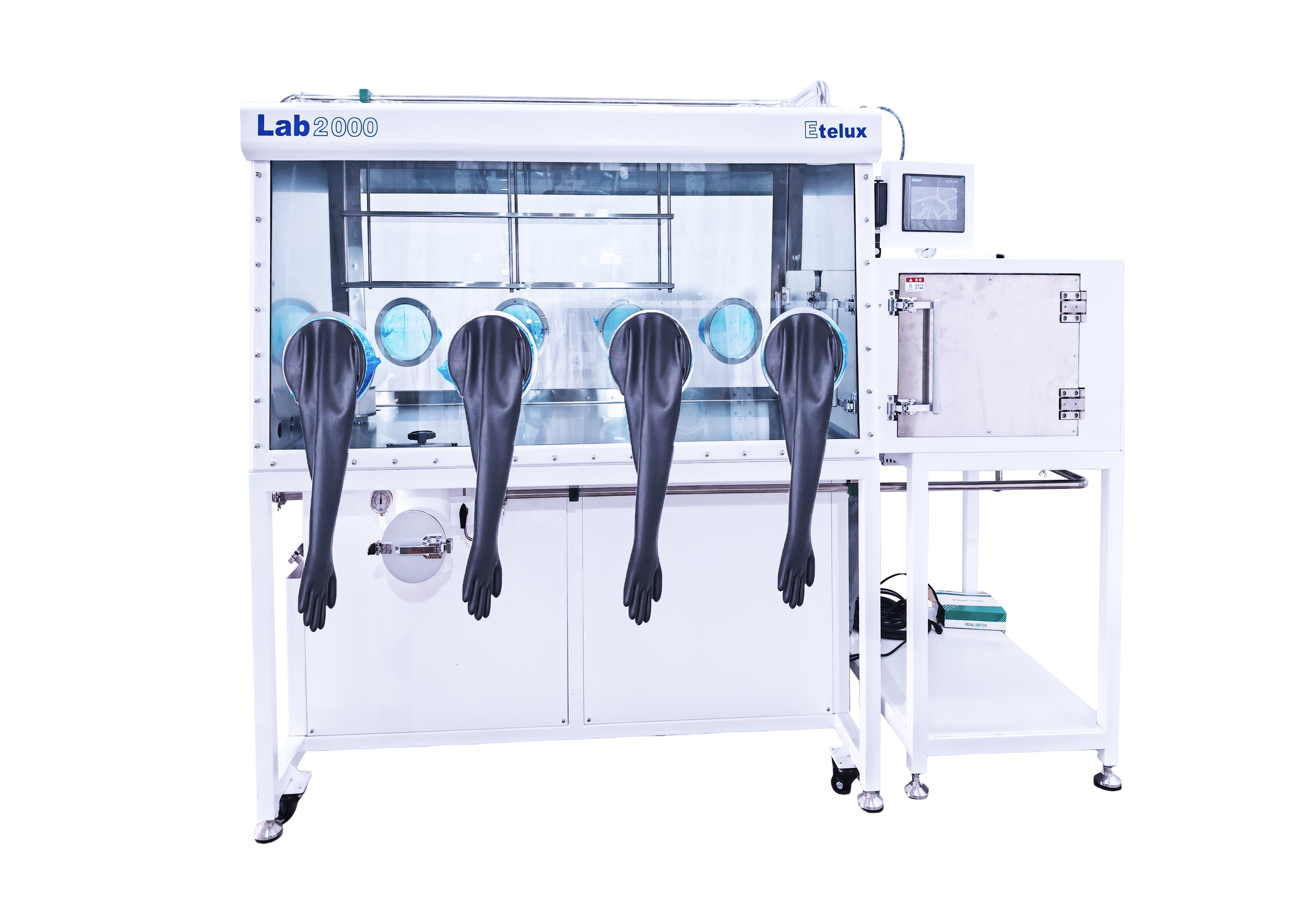

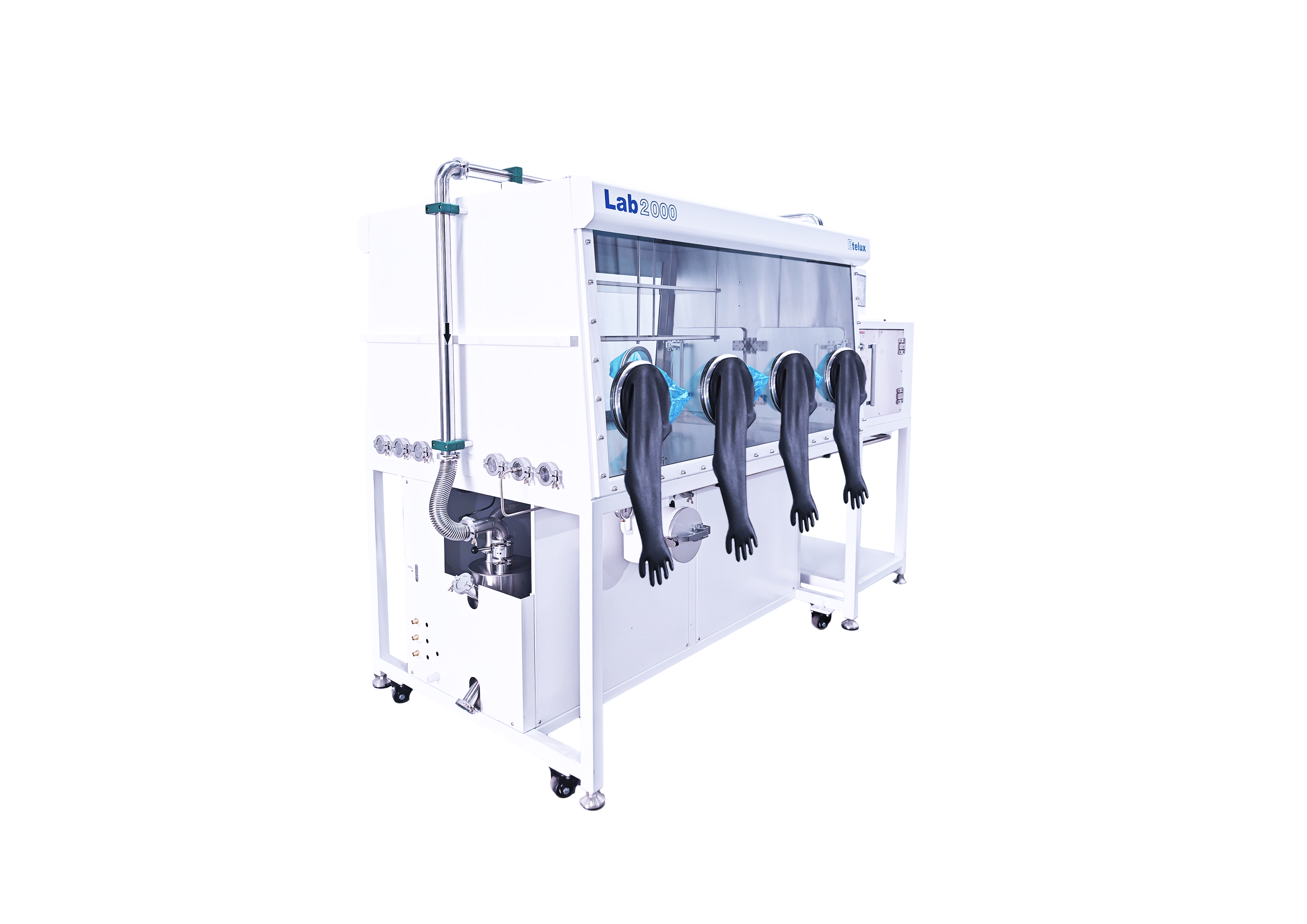

双面四工位集成双烘箱带小过渡舱手套箱
专利模块 伊特克斯专利双O型密封圈法兰视窗特点及优势
(专利号码CN104260114B):
视窗法兰采用整体厚不锈钢板激光切割成整体强度高，耐冲击挤压变形的矩形环状。整体法兰视窗及环状密封槽，采用大型龙门加工中心一次加工成型，开双燕尾密封
槽，密封支撑面及密封槽底面平面度<0.05毫米/米。
法兰视窗与箱体采用冷却连续焊接方式，严格整体无损探伤检测焊缝，焊接处无泄漏。
采用整体双环状“O”型密封圈嵌入整体环状槽的双槽真空隔离密封方式，里边密封圈无接缝，外边密封圈无接缝，双层密封间的真空有效地阻挡了空气中的H2O、O2、N2分子扩散入手套箱和有毒分子扩散出手套箱,达到无泄的效果，箱体泄漏率<0.0005vol%/h，达到无泄漏的效果。
| 箱体 | ||
| 描述 | 尺寸：1800mm×1200mm×900mm | |
| 全不锈钢结构(Type 304)，厚度3mm，外表面：喷塑，白色 | ||
| 体积 | 1.9m³ | |
| 前窗 | 倾斜的视窗，透明钢化安全玻璃，厚度8mm | |
| 手套口 | 8英寸 | |
| 直径220mm，材料为铝合金材质，O型圈密封 | ||
| 手套 | 材料：丁基橡胶美国原装进口 | |
| 厚度 0.4mm | ||
| 箱压范围 | 使用时可保持一定的正负压力(-15mbar至15mbar) | |
| 照明 | 箱体配置有照明节能灯，贴有防反射的材料，光线柔和，防视觉疲劳 | |
| 过滤器 | 规格0.3μm，1个气体入口和1个气体出口 | |
| 其他说明 | 搁物架：不锈钢材料，内置3层 | |
| 接口：备用接口5个，KF40；电源接口1个(220V) | ||
| 过渡舱 | ||
| 大过渡舱 | 材料 | 烘箱(过渡舱):数量2个；右侧，可独立控制，304不锈钢；内表面为拉丝处理，外表面喷塑(白色) |
| 尺寸 | 长400mm，宽400mm，深600mm，双门，铝合金材料，阳极氧化处理，厚度10mm，合页门； 压力表 | |
| 小过渡舱 | 材料 | 不锈钢制成的真空过渡室(出料)，内表面为拉丝处理，外表面喷塑(白色) |
| 尺寸 | 直径150mm，长度300mm，箱体底部靠左侧 | |
| 其他说明 | 电磁阀触摸屏自动操作，PLC实现加热系统的定期充气、充气循环动作的智能控制， 温控范围：常温-150度，温度控制精度±2度，加热层数：3层 (4块加热板)，加热功率：3000W | |
| 分析仪 | ||
| 水气分析仪 | 型号 | 英国Michell |
| 测量范围 | 0-500ppm | |
| 其他说明 | 误差：±1%ppm。环境：-10℃—50℃。显示：PLC控制显示 | |
| 真空系统 | ||
| 描述 | 真空系统控制情况：进口真空泵，可手动或通过PLC启动，流量12m³/h, 可对过渡舱抽真空，并保持箱体压力平衡，真空泵极限真空度≤2x10-3mbar | |
| 其他说明 | ||
| 产品认证 | ISO9001认证、CE认证、UL认证 | |
| 质保期 | 一年质保期，终身维修 | |
| 应用注意事项 | 详情参阅说明书危险、警告、注意等条款 | |
