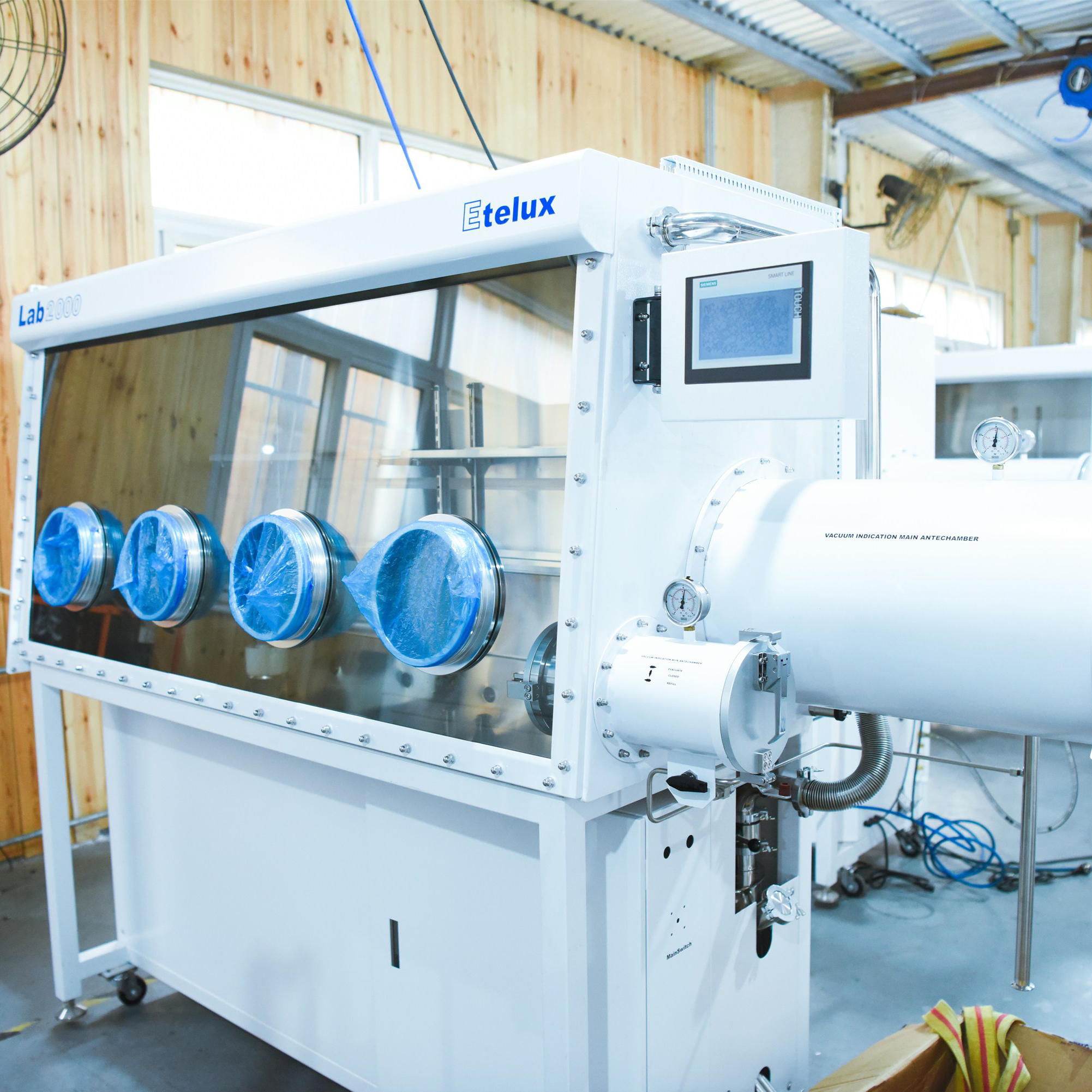

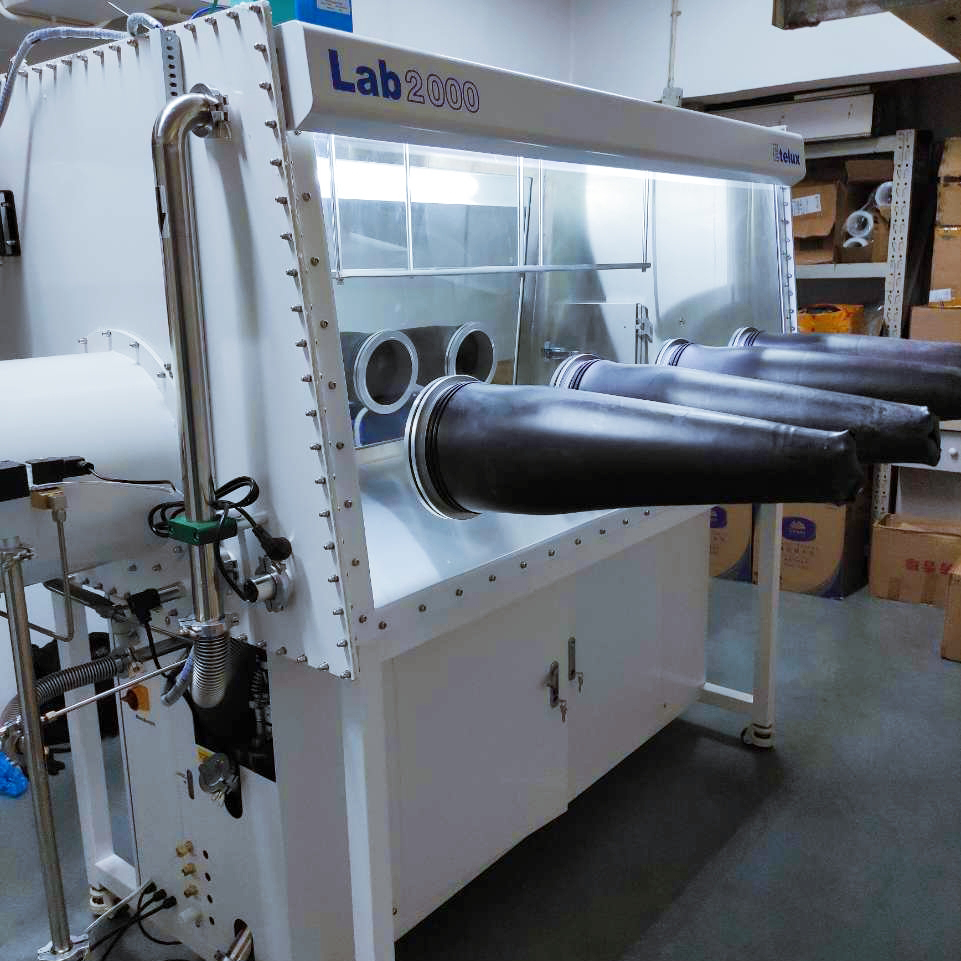

Lab2000/6000/1000
伊特克斯专利双O型密封圈法兰视窗特点及优势
(专利号码CN104260114B):
视窗法兰采用整体厚不锈钢板激光切割成整体强度高，耐冲击挤压变形的矩形环状。整体法兰视窗及环状密封槽，采用大型龙门加工中心一次加工成型，开双燕尾密封
槽，密封支撑面及密封槽底面平面度<0.05毫米/米。
法兰视窗与箱体采用冷却连续焊接方式，严格整体无损探伤检测焊缝，焊接处无泄漏。
采用整体双环状“O”型密封圈嵌入整体环状槽的双槽真空隔离密封方式，里边密封圈无接缝，外边密封圈无接缝，双层密封间的真空有效地阻挡了空气中的H2O、O2、N2分子扩散入手套箱和有毒分子扩散出手套箱,达到无泄的效果，箱体泄漏率<0.0005vol%/h，达到无泄漏的效果。
| 箱体 | ||
|---|---|---|
| 描述 | 材料：不锈钢1.4301 (SUS type 304), 厚度 3 mm 尺寸: 6000mm(L) x 1000mm(W) x 900mm(H) | |
| 体积 | 35.5 m³ | |
| 前窗 | 面板：8 mm厚安全钢化玻璃 或 10 mm厚度聚碳酸酯 (可供选择) 尺寸：1123mm(L) x 839mm(H)×10 | |
手套口 | 硬铝合金材质或聚甲醛材料 (可供选择) 口径 220 mm, 双O型圈密封 | |
手套 | 材料：丁基橡胶 厚度： 0.4 mm 或 0.8mm(可供选择) | |
| 过滤器 | 出口和入口过滤器，过滤<0.3μm | |
| 照明 | LED照明位于前窗顶上部 | |
| 泄漏率 | 检漏依据： ISO 10648-2:1994 / EJ/T 1096-1999《密封箱室——第二部分：密封性分级以及相关的检验方法》中的含氧法和压力变化法对箱体进行检测，按照一级密封性< 0.0005 vol%/h的标准进行最终验收测试。 | |
| GP20气体净化系统 | ||
| 描述 | 自动去除 H2O 和 O2 单净化柱系统，自动再生（可选GP200双净化柱） 密闭的气体循环管路 | |
| 使用电压 | AC 230 V / 50-60 Hz, 10 A 或AC 115 V / 50-60 Hz, 20 A （可供选择） | |
| 工作气体 | 工作气：N2、Ar 、He（纯度≥99.999%） 再生气：H2占5%—10%，其余的为工作气（纯度≥99.999%） | |
| 真空泵 | 规格：旋片真空泵, 配带油雾过滤器, 带气镇控制 流量：12 m³/h (7 cfm), 双基片,真空度< 2 x 10-3 mbar 或干泵(可供选择) | |
| 循环单元 | 无油高速风机 风量：80 m³/h | |
| 阀门 | KF40 高真空阀门 | |
| 泄漏率 | 检漏依据： ISO 10648-2 :1994 / EJ/T 1096-1999《密封箱室——第二部分：密封性分级以及相关的检验方法》中的含氧法和压力变化法对箱体进行检测，按照1级密封性< 0.001 vol%/h的标准进行最终验收测试。 | |
过渡舱×2 | ||
大过渡舱 | 材料 | 不锈钢 type 304 (1.4301), 厚度 3 mm |
| 尺寸 | φ360mmx600mm(L) 或φ390mmx600mm(L)(可供选择) | |
真空度 | < 1 x 10-2 mbar | |
小过渡舱 | 材料 | 不锈钢 type 304 (1.4301), 厚度 2 mm |
| 尺寸 | φ150mm x 330mm(L) | |
真空度 | < 1 x 10-2 mbar | |
| 清洗系统 | ||
| 描述 | 设置好相应时间和压力，系统可以对箱体自动进行气体置换。 | |
分析仪 | ||
| 氧气分析仪 | 型号 | AF-360Z |
尺寸 | 205 mm（L） x 80 mm（W） x 60 mm（H） | |
测量范围 | 0-1000 ppm | |
其他氧分析仪 | GE oxy.IQ™ Oxygen Transmitter | |
水分分析仪 | 型号 | AD-160P 五氧化二磷水分析仪(防酸) |
| 尺寸 | 205 mm（L） x 80 mm（W） x 60 mm（H） | |
测量范围 | 0-500 ppm | |
其他水分析仪 | GE VeriDri™ Dew-Point Transmitter | |
溶剂净化系统 | ||
描述 | 材料: 不锈钢1.4301 (SUS type 304), 厚度 3 mm 内部尺寸: 220mm(Φ) x 450mm(H) 优质活性炭 | |
选配设备 | ||
冰箱 | 独立控制系统，集成在箱体侧板，温度-35℃，容积18L或者32L可选 主体304不锈钢管材，5层可变隔层 R404环保型制冷剂，原装进口 | |
| 加热舱 | 大过渡舱配置加热系统，温度为200℃，控温±1℃ | |
| 其他说明 | ||
| 产品认证 | ISO9001认证、CE认证、UL认证 | |
| 质保期 | 一年质保期，终身维修 | |
| 应用注意事项 | 详情参阅说明书危险、警告、注意等条款 | |
| 包装尺寸(W×D×H) | 3400mm×1350mm×2100mm×4 | |
| 重量 | 1660KG | |
